電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

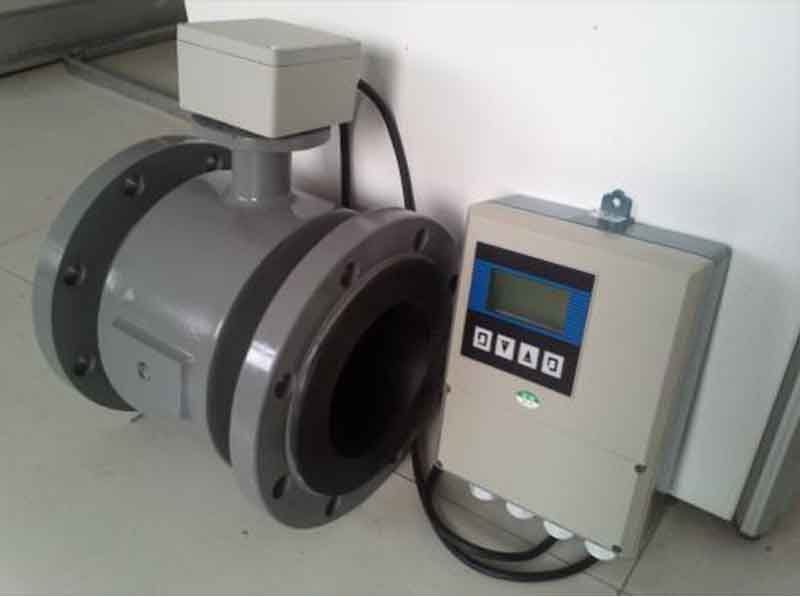

分體式電磁流量計實物圖

（1）電磁流量計工作原理
電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中： E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
電磁流量計將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

（2）電磁流量計接線
●若采用分體安裝,連接的信號電纜采用定制的專用電纜線，電纜線越短越好
●勵磁電纜可選用YZ中型橡套電纜，其長度和信號電纜- -樣
●信號電纜必須與其它的電源電纜嚴格分開,不能敷設在同一根管子內，不能平等敷設，不能絞合在一起，應分別單獨穿在鋼管內
●信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪掉，并重新焊好接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

電磁流量計現場接線圖

（3）智能電磁流量計口徑與流量范圍參考

口徑（mm）	流量范圍（m3/h）	口徑（mm）	流量范圍（m3/h）
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037
