超聲波液位計是由微處理器控制的專用于連續性液位測量的數字物位儀表，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，在化工、水處理、水利、食品、醫藥等行業的液位測量中應用廣泛。超聲波液位計的應用非常廣泛，杭州燁立科技有限公司是國內超聲波儀表廠家，更多超聲波液位計知識，可咨詢我們燁立工控。超聲波液位計的換能器（探頭）發出高頻超聲波脈沖，當遇到被測液位表面時，該聲波被反射回來，部分反射回波被換能器（探頭）接收并轉換成電信號。超聲波液位計利用聲波發射與接收的時間差，以及聲波傳播速度來計算液面的高度。超聲波液位計采用無接觸測量技術，能穩定可靠地應用于各種儲罐、槽池中的連續性液位測量。

液位計超聲波安裝和注意事項
（1）超聲波液位計應水平置于容器頂部。
（2）選擇一個合適的方法來安裝超聲波液位計。
（3）超聲波收發傳感面應與液面平行。
（4）超聲波收發傳感面應盡量避免靠近容器側壁。
（5）為避免振動或搖晃導致液位計松動，請小心的進行堅固安裝。
（6）同一容器內不要安裝多臺超聲波液位計，超聲波互相干擾會導致測量誤差。
（7）安裝位置應避免陽光直射，露天安裝應加防護罩。
注意事項如下:
（1）超聲波液位計探頭的安裝應垂直于被測面
（2）探頭的安裝應遠離下料口、避開障礙物
（3）不適于強烈攪拌的實時測量
（4）要提高探頭安裝位置，防止zui高液面進入超聲波液位計盲區

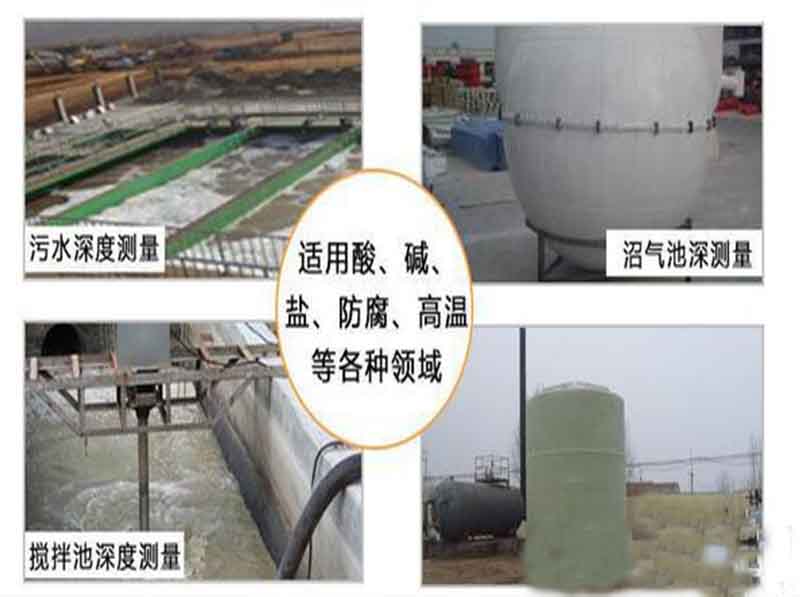

超聲波液位計應用場合

超聲波液位計功率多少詳見下表

功能	一體型超聲波液位計	分體型超聲波液位計
量程	5米;10米;15米;20米;30米;40米;50米;60米;	5米;10米;15米;20米;30米;40米;50米;60米;70米;
測量精度	0.5%-1.0%	0.5%-1.0%
分辨率	3mm或0.1%（取大者）	3mm或0.1%（取大者）
顯示	中文液晶顯示	中文液晶顯示
模擬輸出	4線制4～20mA/510Ω負載 2線制4～20mA/250Ω負載	4～20mA/510Ω負載
繼電器輸出	可選配2組AC250V/8A 或DC30V/5A狀態可編程	（可選配）單通道為2組，雙通道是4組AC250V/8A或DC30V/5A狀態可編程
供電	標配24VDC 可選 220VAC+15% 50Hz	標配220VAC+15%50Hz 可選24VDC120mA 定做12VDC或電池供電
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃	顯示儀表-20～+60℃，探頭-20～+80℃
通信	可選485，232通信（廠家協議）	可選485，232通信（廠家協議）
防護等級	顯示儀表IP65，探頭IP68	顯示儀表IP65，探頭IP68
探頭電纜	無	可達100米，標配10米
探頭安裝	根據量程和探頭的選型	根據量程和探頭的選型
產品功率	分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA. 具體功率如下：無繼電器是24×100mA=2.4W； 1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W； 3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；
產品功率	一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA, 具體功率如下：無繼電器是24×80mA=1.9W； 1路繼電器是24×105mA=2.5W；2路繼電器是24×145mA=3.1W
產品功率	一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。具體功率如下：無繼電器是24×30mA=0.72W；
