超聲波液位儀_水位傳感器超聲波_超聲波液位怎么設置
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-02-14
燁立超聲波傳感器（超聲波液位儀）對液位進行監測，特別是用于煤礦井下水池水位的監測的超聲波式水位傳感器。它包括顯示水位的主體、探頭以及安裝座，探頭與安裝座之間設有連接管，該連接管主要由金屬軟管與內管組成，內管置于金屬軟管內。無論超聲波式水位傳感器安裝在哪個平面上均能對水池進行水位監測，安裝方便快捷，不受環境限制，能任意角度安裝或者懸掛。
燁立超聲波液位儀技術參數
結 構 ：一體式

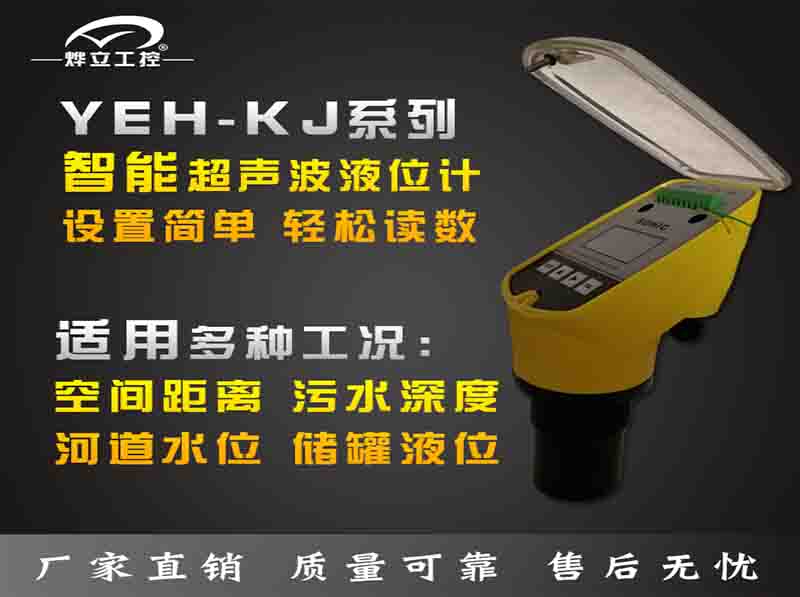

型 號：YEH-KJ超聲波液位計
分辨率：3mm或0.1%(取大者)
量 程：5米、10米、15米、20米、30米、40米、50米、60米、70米。
模擬輸出： 4～20mA/250Ω負載 測量精度 0.3%～0.5%(標準條件下)
供 電： 二線制標配是24VDC 30mA
四線制標配是24VDC 100mA
顯 示：液晶顯示液位或空間距離
繼電器輸出： (這是選配件)多為2組
環境溫度： 顯示儀表：-20～+60℃
探 頭：-20～+80℃
防護等級： 顯示儀表IP65，探頭IP67
通 信： 可選485，232通信(MODBUS協議)
安裝探頭： 根據量程和探頭的選型
探頭電纜： 無
Q：YEH-KJ型超聲波液位儀怎么設置？
（1）液位標定（P01）（注：此功能可由P04菜單實現，多數儀表無此菜單）
儀表安裝完畢、上電后，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位標定。液位標定步驟如下：按SET鍵，輸入密碼，再按【ok】鍵進入?yún)?shù)設置菜單。P01為液位標定菜單，按【ok】鍵進行P01液位標定，用【?】鍵（移位）和【▲】鍵（數字更改）將數字改為實際液位值（如2.100），按【ok】鍵確認，再按【SET】鍵退出設置菜單，此時液晶第yi行顯示“— — — ”，第二行顯示“2.100”，表示儀表正在進行液位標定（此時不能移動儀表、不能斷電）。當液晶第yi行顯示“2.100”時，表示超聲波液位計液位標定完畢。
（2）20mA設置（P02）
在儀表正常工作時按【SET】鍵進入?yún)?shù)設置菜單，按【▲】鍵選擇P02菜單，第二行數字即為20mA對應液位，按【ok】鍵進行設置。
（3）顯示模式設置（P03）
P03菜單可更改顯示模式，共有3種顯示模式可供選擇：
1． 00 顯示距離；
2． 01 顯示液位；
3． 02 顯示液位和距離。
按【▲】鍵選擇所需模式然后按【ok】鍵確認。
（4）探頭高度（P04）
P04菜單可以顯示探頭高度，可查看探頭高度是否符合現場情況，也可用于液位標定。直接按照現場情況更改探頭高度值，便會自動校準H,L值。
（5）反應速度設置（P05）
P05菜單可更改儀表反應速度。液位變化速度越快，相應要求超聲波液位計儀表反應的速度越快。本儀表有4中模式可供選擇：
1． 00 zui快反應速度
2． 01 較快反應速度
3． 02 中速反應速度
4． 03 慢速反應速度
按【▲】鍵選擇所需模式然后按【ok】鍵確認。
注意：儀表反應速度越快，儀表顯示數據跳動越大；相反，儀表反應速度越慢，儀表顯示數據越穩定。如果液位變化不是特別快，一般不用修改出廠設置。
（6）盲區設置（po6）
可更改儀表盲區以適應現場一些復雜工況。例如可以避開探頭附近凸起物對儀表的影響。一般情況不用修改出廠設置。
（7）4-20mA測試設置（p09） （部分儀表無此功能）
P09為4-20mA 測試菜單，按【ok】鍵再按【▲】鍵可進行4-20mA輸出測試。
