液位開關是一種常見的測量液位位置的傳感器，當液位達到或者低于某一高度時，輸出報警信號。在鋼鐵、化工、醫藥、食品飲料等行業都不難發現液位開關的蹤影。但由于現場工況復雜，與之相適應的液位開關也各不相同。那么液位開關都有哪些呢？一般來說常見的主要有浮球液位開關和音叉液位開關等。
（1）防爆音叉液位開關。燁立Q型防爆音叉是一種新型的物/液位限位開關。音叉由品體激勵產生振動，當音又被液體戚圈體漫沒時，振動頻率發生變化，此變化由電子線路檢測出來并輸出一個開關信號，實現對物液位的上下限報警或控制。廣泛應用于：自來水、礦來水、紙漿、膠水、柴料、泥漿、堿溶液、酸溶液、畔群、飲料、可產生氣體的液體、流動性好的固體粉料或顆粒。具有高/低故障安全限位開關，溢亮或空運轉保護，泵控制，或是檢測管道內有/無流動等功能。

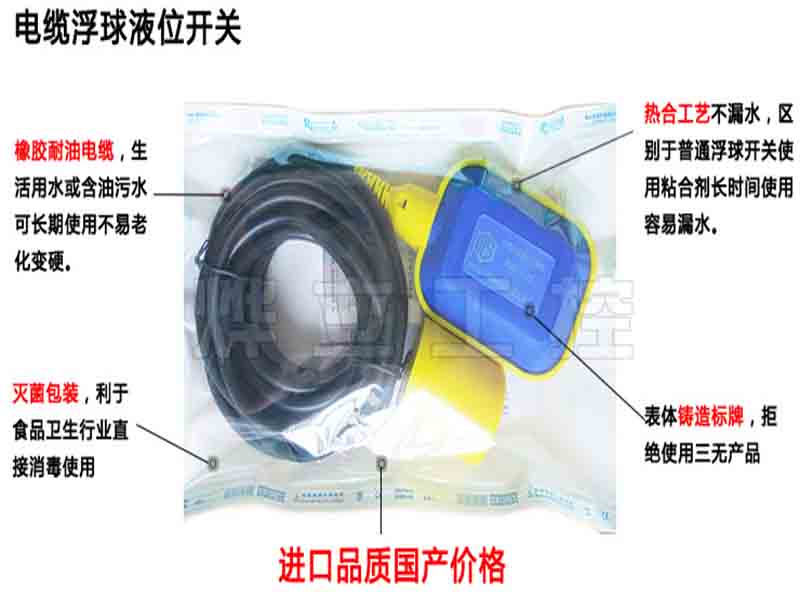

（2）液位浮球開關。電纜浮球液位開關是利用重力與浮力的原理設計而成，當浮球收液體浮力作用而隨液位上升或下降到與水平面約30度時及通過設置在體內的驅動機構驅動大容量微動開關輸出開（通）或關（斷）的信號。電纜浮球液位開關是利用塑膠一體注塑成型，其結構簡單合理，性能穩定可靠，不因液面的波動而引起誤動作，同時它還具有無毒、耐腐蝕、安裝方便、價格低、壽命長等特點，可與各種水泵配套使用，并廣泛應用與給排水及含腐蝕、懸浮物的液位自動控制。安裝方便。
電纜浮球液位控制器 ，利用重力與浮力的原理設計而成。主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通，斷狀態的驅動機構，以及與開關相連的三芯電纜。當浮球在液體浮力的作用下隨液位的上升或下降到與水平呈一定角度時，浮球體內的驅動機構——驅動大容量微動開關，從而輸出開（ON）或關（OFF）的信號，共報警提示或遠程控制使用。
電纜浮球液位開關接線與調試：
（1）使用“棕色”和“黑色”兩種電線：當浮球在下液位時，接點是不通的狀態；當浮球在上液位時，接點是接通的狀態。
（2）使用“藍色”和“棕色”兩種電線：浮球在上液位時，接點是不通的狀態；浮球在下液位時，接點是接通的狀態。
注：上圖是PP材質電纜浮球液位開關工作時，浮球內部的微動開關示意圖：液位在浮標體下側時，浮標下垂，棕色線(共線COM)與黑線(常開NC)處于斷開狀態，棕色線與藍色線(常閉NO)處于接通狀態。
（1）當液位上升，浮標體跟隨浮起，并上揚28度左右（SUS材質開關為10度左右）時，棕色線與黑色線閉合，棕色線與藍色線斷開從而達到控制目的。
（2）當液位下降時，浮標體跟隨下降直到浮標體與水平線向下達28度左右（SUS材質開關為10度左右）時，各控制點恢復起始狀態。
