流量計電磁_電磁管道流量計_電磁流量計dn65

來源：燁立工控作者：小楊點擊數：次時間：2025-02-14

管道式電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線。YL-LDE-B電磁管道流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。YL-LDE-B電磁管道流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

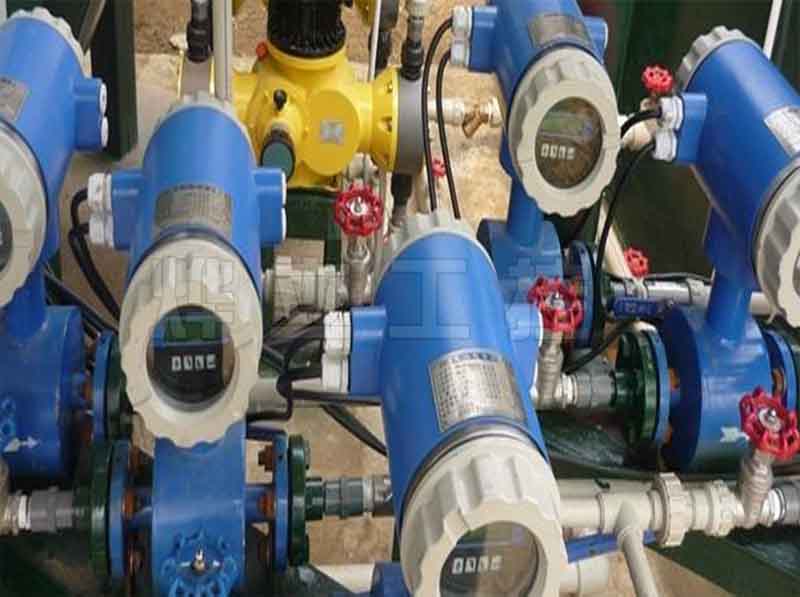

電磁流量計DN65現場安裝調試

燁立電磁流量計的選型圖譜

型號	口徑	電磁流量計dn65
YLDBE	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出高端有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構
				J3	防爆一體型結構

燁立流量計電磁流量范圍：最大流量和最小流量必須符合下表中的數。

內徑（mm）	10	15	20	25	32	40	50	65
Qmin(m3/h) Qmax(m3/h)	0.14 4.24	0.32 9.54	0.56 16.96	0.88 26.50	1.45 43.43	2.26 67.86	3.53 106.03	5.97 179.2
內徑（mm）	80	100	125	150	200	250	300	350
Qmin(m3/h) Qmax(m3/h)	9.05 271.4	14.13 424.1	22.08 662.6	31.80 954.2	56.54 1696.5	88.35 2650.7	127.2 3817.0	173.2 5195.4
內徑（mm）	400	450	500	550	600	700	800	900
Qmin(m3/h) Qmax(m3/h)	226.2 6785	286.2 8588	353.4 10608	410.6 12800	508.9 15268	692.7 20781	904.8 27143	1145.1 34353
內徑（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m3/h) Qmax(m3/h)	1413 42411	1622 51300	2035 61072	2770 83126	3619 108573	4580 137413	5654 169646	6842 205258
