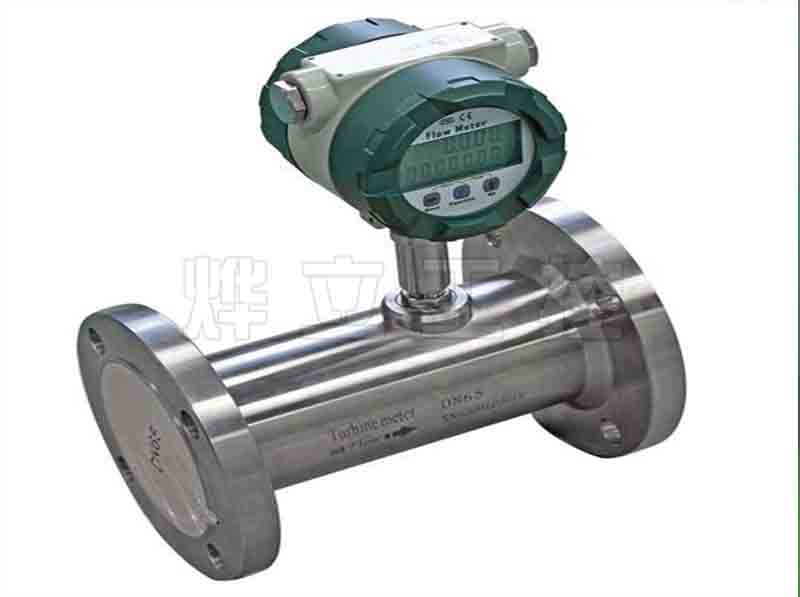

YL- LWGY系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣、石油氣、氬氣、高壓氫氣、沼氣等無腐蝕性氣體的計量。
該氣體卡箍渦輪流量計產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。

燁立氣體渦輪流量計的技術參數：

執行標準	封閉式管道中氣體流量的測量-氣體渦輪流量計（GB/T8940-2003）
儀表口徑（mm）及連接方式	25、40、50、65、80、100、125、150、200、250、300、采用法蘭式連接
儀表口徑（mm）及連接方式	25、40、50可采用螺紋連接
精度	±1.5%R（±1%R需特制）
量程比	1：10；1：20；1：30
儀表材質	表體：304不銹鋼或鑄鋁
	葉輪：防腐ABS或優質鋁合金
	轉換器：鑄鋁
適用條件	介質溫度：-20℃～+80℃
	環境溫度：-30℃～+60℃
	相對濕度：5%～90%
	大氣壓力：86kpa～106kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出，脈沖輸出、RS485
	B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均正常工作
	當電壓低于2.0時，出現欠壓指示
整機功耗	A. 外電源：＜1W
整機功耗	B. 內電源：平均功耗≤1W，可連續使用3年以上
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485
實時記錄功能	起停記錄、日記錄、定時間間隔記錄
信號線接口	內螺紋M20×1.5或其他
防爆等級	ExdIIBT6或ExiaIICT4
防護等級	IP65

氣體渦輪流量計應用領域：
適用于天然氣、氮氣、壓縮空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。
氣體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。氣體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的氣體渦輪流量計可以應用于制藥行業。
一體化氣體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。

氣體渦輪流量計型譜規格及說明：

型譜規格									說明
	YL- LWGY								渦輪流量計
介質		S							水
		Q							氣
		Y							油
介質壓力			1						低壓和常壓≤2.5MPa
			2						中壓≤6.4MPa
			3						高壓≤32MPa
介質溫度				1					常溫-20℃~55℃
				2					中溫-20℃~120℃
				3					高溫-20℃~180℃
防爆等級					1				普通型
					2				隔爆型
					3				本安型
輸出方式						0			無輸出
						1			頻率輸出
						2			4-20mA輸出
						3			1~5V輸出
顯示方式							0		無顯示
							1		就地顯示
口徑								-010	Φ10
								-015	Φ15
								-025	Φ25
								…	…
								-200	Φ200
