被測介質

無雜質、低粘度、無強烈腐蝕性液體

執行標準

渦輪流量傳感器（JB/T9246-1999）

檢定規程

渦輪流量計（JJG1037-2008）

儀表口徑及連接方式

法蘭連接型

DN15-DN200

螺紋連接型

DN4-DN50

夾裝連接型

DN4-DN200

卡裝連接型

DN4-DN80

法蘭標準

常規標準

GB/T 9113-2000

其他標準

國際管法蘭

如：德標DIN、美標ANSI、日標JIS

國內管法蘭

如：化工部標準、機械部標準

螺紋規格

常規規格

英制管螺紋（外螺紋）

其他規格

內螺紋、球面螺紋、NPT螺紋等

檢定條件

檢定裝置

標準表法液體流量檢定裝置、靜態質量法液體流量檢定裝置

環境條件

環境溫度

相對濕度

使用條件

介質溫度

T1:-20℃～+80℃ （一般型，標配）

T2:-20℃～+120℃ （高溫型，訂制）

T3:-20℃～+150℃ （高溫型，訂制）

環境溫度

-20℃～+60℃

相對濕度

5%～90%

大氣壓力

86Kpa～106Kpa

檢定條件

檢定裝置

標準表法液體流量檢定裝置、靜態質量法液體流量檢定裝置

儀表口徑

常規流量范圍(m3/h)

擴展流量范圍(m3/h)

始動流量(m3/h)

最大壓損(kPa)

4

0.04～0.25

0.04～0.4

0.02

120

6

0.1～0.6

0.06～0.6

0.05

80

10

0.2～1.2

0.15～1.5

0.07

50

15

0.6～3.6

0.5~5

0.35

35

20

0.8～8

0.45～9

0.3

35

25

1～10

0.5～10

0.4

35

32

1.5～15

0.8～15

0.6

35

40

2～20

1～20

0.6

35

50

4～40

2～40

1

35

65

7～70

5～70

4

25

80

10～100

7～100

5

25

100

20～200

10～200

8

25

125

25～250

13～250

10

25

150

30～300

15～300

12

25

200

80～800

40～800

20

25

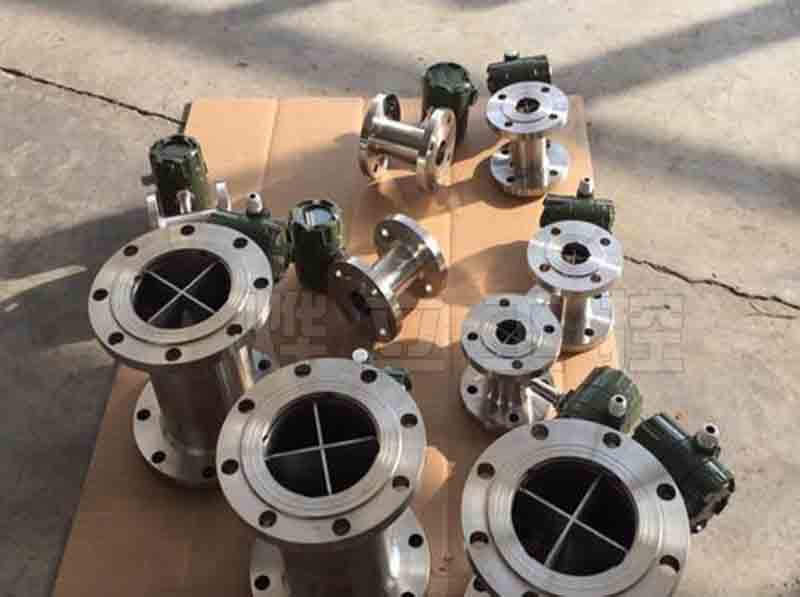

產品圖片

儀表型號

LWGY-N2

LWGY-A

LWGY-E

信號輸出

脈沖

4-20mA

4-20mA/脈沖

供電電源

DC24V

DC24V

3.6V鋰電池

DC24V

精度等級

1.0～0.5級

1.0～0.5級

1.0～0.5級

測量范圍

標準量程

標準量程

標準量程或擴展量程

顯示器

無

無

有

通訊接口

無

無

可選RS485

通訊協議

無

無

Moubus HART

儀表材質

不銹鋼

不銹鋼

不銹鋼

防爆等級

ExdIICT6 Gb

ExdIICT6 Gb

ExdIICT6 Gb

防護等級

IP65

IP65

IP65

整機功耗

< 1W

< 0.5W

< 2W

<700uA

儀表通經

DN4～DN200

DN4～DN200

DN4～DN200

介質溫度

-20℃～80℃

-20℃～120℃

-20℃～150℃(需訂制)

環境溫度

-20℃～60℃

-20℃～60℃

-20℃～60℃
