儲泥池用哪款超聲波液位計？
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-02-14
UTG21-WN型超聲波污泥界面儀是專為污水處理工藝中污泥界面的連續在線監測而設計。儀器利用可靠的超聲波液位計回波檢測原理，實現了儲泥池的污泥厚度的實時檢測，為相關工藝的過程控制提供可靠數據，從而優化了排泥、加藥等工藝控制流程。
超聲波污泥界面儀特點：
>可顯示泥位、距離、回波波形、歷史曲線。>自動檢測現場電氣干擾，并進行干擾控制。
>內部集成溫度傳感器，實時對聲速進行溫度補償。
>提供報警電流輸出，可防止泥位進入盲區或超出量程。
>自帶4~20mA電流模擬、泥位模擬、RS485通信測試等功能。>自帶按鍵可現場進行參數設置；也可通過RS485進行遠程參數設置。
>可選擇中、英文顯示。也可選擇米、英尺。>所有輸入、輸出線都有過壓、過流保護。
>非接觸測量，壽命長。
應用領域：
●水 廠 沉淀池
●洗 礦 場 沉淀池
●電 力 灰漿沉淀池
●污水處理廠 初沉池、二沉池、濃縮池

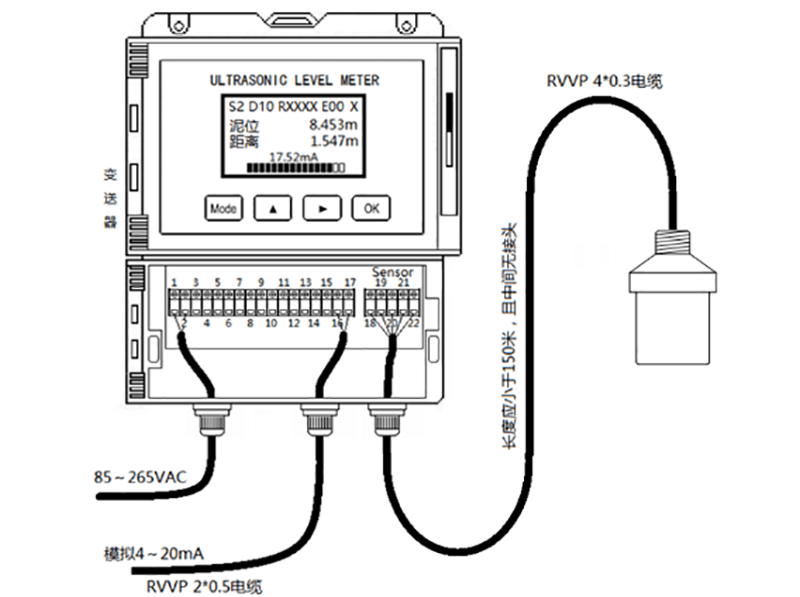

接線方式：
產品信息：
|
產品參數 |
四線制分體式 |
|
測量范圍 |
0?5m、0?10m |
|
盲 區 |
大于0. 6m C視測量范圍、鹽度而定） |
|
測量精度 |
±1%FS |
|
分辨率 |
1mm |
|
波束角 |
全角12度 |
|
儀表顯示 |
中英文顯示泥位、距離、電流、回波波形、歷史曲線 |
|
供電電壓 |
DC12V~36V/30mA 或 AC85V—265V/5V/ |
|
模擬輸出 |
4?20mA/bit12電流輸出，負載小于500歐姆 |
|
數字輸出 |
RS485 接口 / Mcidbus-RTU 協議（可選配 HART 5.0) |
|
開關量輸出 |
2?4 路，觸點功率 3A 250VAC / 5A 30VDC |
|
變送器材質 |
ABS |
|
探頭材質 |
304不銹鋼 |
|
電氣接口 |
PG11 接口 |
|
過程接口 |
G3/4 或 G2 |
|
環境溫度 |
-20°C ~ +60°C |
|
過程溫度 |
-20°C ~ +60°C |
|
防水等級 |
變送器IP65 /探頭IP68 |
|
吃水深度 |
不小于0.5m |
|
過程壓力 |
0. 8?3bar |
注：超聲波污泥界面儀全量程標準條件下溫度20℃±5℃水中；環境溫度在-40℃~-20℃時，變送器液晶無法顯示，儀表工作緩慢；當溫度大于-20℃后，儀表運行、液晶顯示恢復正常。
安裝方式：
UTG21-WN型超聲波(泥水)污泥界面儀利用超聲波準確地測量出污泥層的高度和厚度，有效地掌握污泥沉淀特性，對污泥的回流量進行精準的控制。讓操作人員對優化污泥循環量，補償廢水的日常波動，修正非正常狀態值，監測預濃縮池內的分離層做出適時的評價。并具有連續顯示污泥介面高度的縱剖面圖形，有助于了解污泥沉降情形。
