詳細說明：

　　衷心感謝您選購本公司數顯壓力變送器，燁立是專業生產壓力變送器廠家，而且壓力變送器價格優惠，壓力變送器報價請聯系客服，量大從優！WMB-WSXS系列平面膜結構衛生型數顯壓力變送器采用平面膜直接感受壓力。傳感器接口有卡箍式50.5MM、M27×2、法蘭式可供選擇。輸出信號有電壓、電流、頻率信號等可供選擇，傳感器平膜片防止了污垢，不衛生及粘稠液體堵塞等問題。廣泛應用于食品、醫藥、衛生及釀酒工業等部門

2 技術指標
電源：12-36VDC；通常24VDC供電
輸出：4～20mA、0-5V、1-5V、0-10V、RS485或按需定制；
精度：0.25%、0.5%；

3 電氣連接
3.1 赫斯曼結構電氣連接如下圖a、b：

WMB-HS壓力液位變送器電氣連接

4.2直接引線結構電氣連接：
電流：棕色線：24VDC+
藍色線：輸出

電壓：棕色線：24VDC+
黃色線：24VDC-
藍色線：輸出

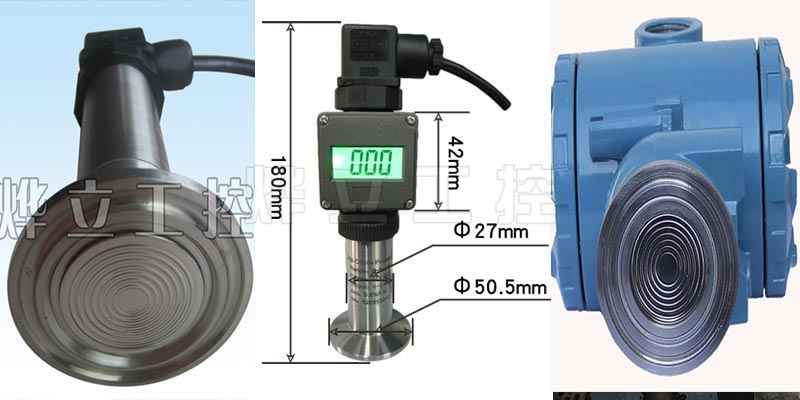

WMB-WSXS衛生型數顯壓力變送器實物圖

4安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ zui好通過閥門與測量管道連接；
⑸ 安裝時用扳手夾緊在數顯壓力變送器六方處；
⑹ 操作時Hirschmann接頭與外殼連接處不能轉動。

WMB-WSXS衛生型數顯壓力變送器安裝示意圖

5 安全使用注意事項
⑴ 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
⑵ 切勿人為用異物觸碰傳感器的膜片。
⑶ 變送器安裝處一定要注意密封，否則會造成壓力不準不穩。
⑷ 在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。

友情提醒：數顯壓力變送器的傳感器的波紋膜片是壓力傳遞的敏感元件，是采用316L不銹鋼超薄鋼帶，經過沖壓，精密波紋成形，微熱氬弧焊接，將其與不銹鋼體連成整體，膜片損壞將無法維修。人為觸碰到膜片，介質中含有顆粒，靜態過載，或動態壓力沖擊等非正常使用所造成的產品質量問題不在我公司質保范圍內，損失應該由用戶承擔。請用戶在產品安裝和使用中一定注意膜片的保護。若用戶收到我公司產品就發現膜片有質量問題，立刻將信息反饋到我公司，我們會妥善處理。請用戶放心。
