詳細說明：
衷心感謝您選購本公司防爆超聲波液位計，燁立是專業生產超聲波物位計廠家，而且分體式防爆超聲波液位計多少錢詳情請咨詢客服，量大從優！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
燁立防爆超聲波液位計具有如下特點：
l 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
l 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
l 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
l 儀表的輸入、輸出線具有防雷、過流、過壓保護。
2、技術指標
測量范圍： 0～15m（根據實測量程選定）
盲 區： 0.25m～0.5m
測距精度： ±0.3%FS （標準條件*）
測距分辨率： 1mm
壓 力： 4個大氣壓以下 / 海拔小于2000米
儀表顯示： 自帶LCD顯示液位或空間距離
供電電壓： DC18V～36V / 20mA，防雷裝置內置
模擬輸出： 4～20mA環路電流輸出，負載小于400歐姆
環境溫度： －20℃ ～ ＋60℃
過程溫度： －20℃ ～ ＋90℃（超過＋70℃需在訂購時注明要求）
防護等級： IP65
防爆等級： Ex d（ia）ⅡBT6
* FS：防爆超聲波液位計的zui大量程；*標準條件： 25℃±5℃，室內無風環境。
2.安裝方法

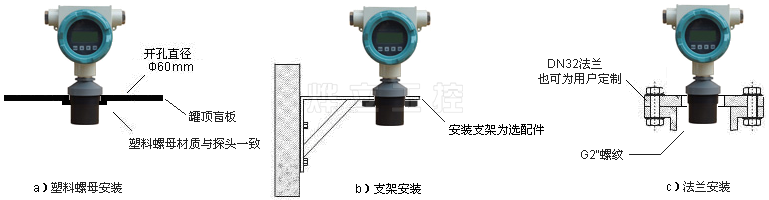

開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平，防爆超聲波液位計以下三種安裝方式可供選擇。
2.5 安裝注意事項
1）儀表在室外安裝時，建議加裝遮陽板以延長儀表使用壽命。
2）電纜進出線口的防水接頭請務必?cái)Q緊或堵住，以防儀表進水。
3）儀表雖然自身帶有防雷器件，但防爆超聲波液位計儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高溫、低溫裝置。
3. 故障排除
3.1 儀表顯示的距離L不等于探頭到液面的距離
表明儀表沒有測量到正確的液位，而測量到了一個錯誤的目標物，如凸起物、臺階、橫梁、延伸管的管口或盲區變大等原因。請?jiān)趦x表顯示的距離L處，找到該目標物。若zui高液位在該目標物以下，則可以通過設置盲區的方法（在菜單P06內），規避該目標物。若zui高液位會淹沒該目標，則只能通過降低該目標物的反射回波、改變探頭安裝位置、探頭適當傾斜、加波導管（詳見3.4）等方法，進行規避。
3.2 液位數據跳動大
若數據跳動小于5cm，則可以通過菜單P05菜單合理選擇反應速度來解決。若數據跳動大于5cm，表明電源、地氣存在較大的紋波。解決方法：?jiǎn)为?dú)給儀表配備DC24V電源；加4~20mA隔離器；防爆超聲波液位計儀表良好接地等方法。

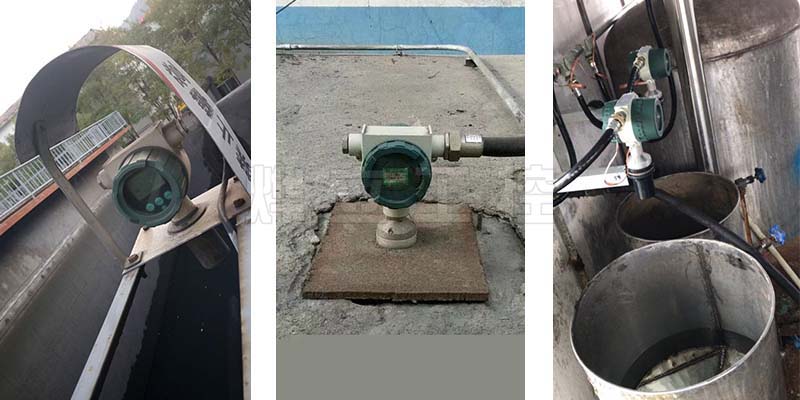

3.3 實物圖展示
3.4 液晶無顯示
請先檢查儀表的供電電壓及開機電流。供電電壓須大于18V。儀表的開機電流在3.5mA左右。開機電流大于4mA或小于2.5mA，儀表須返廠維修。
3.5 儀表測量不到液位 或 儀表液晶上首行一直顯示“-----”
請檢查測量范圍是否超出儀表量程（返廠增加儀表量程）；探頭是否垂直；液面是否存在泡沫、漂浮物（用靜水井、或加波導管，詳見3.4）；高液位或近距離時儀表能顯示數據，而低液位或遠距離時，儀表顯示----（探頭功率不夠，返廠更換探頭）。
3.6 儀表的液位與實際相符，但電流輸出不正確
先進入菜單P09，使儀表固定輸出20.000mA電流，再用電流表檢查儀表輸出電流是否等于20.000mA。若輸出正確，請檢查儀表、PLC、數顯表的20mA設置是否一致。若輸出不正確，儀表須返廠維修。
【注意】若用萬用表測量電流，須確認萬用表的電池是否充足，內部保險絲是否完好。萬用表的電池不足，電流值會偏大。電流值為0，內部保險絲斷了。
