詳細說明：

　　衷心感謝您選購本公司流量積算儀，燁立是專業生產流量積算儀生產廠家，而且流量積算儀價錢優惠，流量積算儀多少錢請聯系客服報價，量大從優！LK-801/802系列智能流量積算儀可編程自動補償流量積算控制儀，適用于各種液體、蒸汽、天然氣、一般氣體等的測量。己廣泛的應用于生物、石油、化工、冶金、電力、醫藥、食品、能源管理、航空航天、機械制造等行業的流量積算控制。

產品特點：
? 采用單片微處理器控制，使儀表的系統穩定性、可靠性及安全性等都大為提高。
? 具有多種輸入信號功能，可配接各種差壓流量傳感器、壓力流量傳感器以及各種頻率式流量傳感器等（如渦街、渦輪、孔板等）。
? 采用先進的微機技術，可滿足各種不同的一次儀表要求的補償方式。
? 編程簡單，容易掌握，功能齊全，通用性好，能進行壓力、溫度的自動補償。各通道輸入信號類型可通過內部參數設定自由更改。
? 支持多機通訊，具有多種標準串行輸出，通訊波特率300~9600bps儀表內部參數自由設定，可與各種帶串行輸入輸出的設備（如電腦、可編程控制器、PLC等）進行通訊，構成能源計量管理系統。配用YL系列數據采集器和組態王工控組態軟件，可方便的擴充至多臺本儀表與上位機進行聯網管理。
? 可直接配接串行微型打印機，以實現瞬時流量測量值、累積流量值、流量（差壓、頻率）輸入值、壓力補償輸入值、溫度補償輸入值的即時打印和定時打印。
? 具有極寬的顯示范圍，可顯示整四位瞬時流量測量值（0-9999字），可顯示整八位流量累積測量值（0-99999999字），可精準到小數點后三位（0.001）進行累積。
? 采用計算機全數字自動調校功能，整機無可動部件，保證系統可靠、安全運行。
? 采用查表法進行計算，可全自動對過熱蒸汽、飽和蒸汽等進行精度極高的積算控制。

技術指標：

產品名稱	智能型流量積算儀	產品型號	LK-801/802
輸入信號	?模似量輸入：電阻-PT100 電壓-0~5V、1~5V或mV 電流-0~10mA、4~20mA或0~20mA 電偶-K，E ?脈沖量輸入：波形-矩形、正弦或三角波幅度-大于4V（或根據用戶要求任定）范圍-0~5KHz ?開關量輸入：啟動、停止、清零幅度-光電隔離輸入，大于4V（或根據用戶要求任定）	輸出信號	? 模擬量輸出：.0~10mA（≤750Ω）.4~20mA（≤5009） .0~5V（≤2509）.1~5V（≤2509） ? 開關量輸出：.繼電器控制輸出（AC220V/3A.DC24V/5A.阻性負載） .SCR（可控硅）輸出400V/0.5A ? 饋電輸出：.DC24V/30mA ? 通訊：二、三、四線制，波特率可變
精度測量	? 顯示精度：0.2%FS士1字或0.5%FS土1字 ? 頻率轉換精度：土1脈沖（LMS）一般優于0.2%	顯示方式	.0~9999瞬時流量測量值顯示 .0~99999999累積值顯示 .-1999~9999溫度補償測量值顯示 .-1999~9999壓力補償測量值顯示 .-1999~9999流量（差壓、頻率）測量值顯示.當前時間顯示 .發光管工作狀態顯示，高亮度LED數字顯示
控制方式	ON/OFF帶回差	打印精度	同儀表測量精度
報警方式	可選擇繼電器上、下限報警輸出，LED報警指示	報警精度	±1字
通訊方式	? 雙向串行通訊，如RS-232、RS-422、RS-485等 ? 波特率300~9600bps內部參數自由更改 ? 采用主一從通訊方式實現多臺儀表與PC機之間的通訊	設定方式	面板輕觸式按鍵數字設定、設定值斷電長久保持、參數設定值密碼鎖定等
保護方式	? 欠壓程序自動復位、工作異常程序自動復位（Watch Dog） ? 斷電流量累積值保持時間大于兩年，設定參數長久性保持	使用環境	環境溫度：0~50℃ 相對濕度：≤85RH
電源電壓	.AC220V+10-15%，50Hz±2Hz .AC90V～260V-—-開關電源供電 .DC24V士2V--—-開關電源供電注：避免強腐蝕氣體	功耗	.≤6W（AC220V供電） .≤6W（AC90~260V--—-開關電源供電） .≤6W（DC24V供電）
結構	標準卡入式	重量	.300g（AC220V供電）.200g（開關電源供電）

儀表安裝與外形尺寸

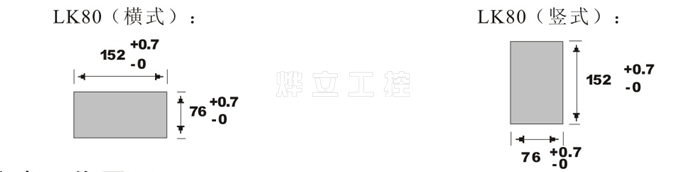

本積算控制儀采用業界標準的卡入式結構，請將儀表輕輕推入表盤即可。表盤開孔尺寸如下：
流量積算儀尺寸圖

過熱蒸汽積算
測量過熱蒸汽，可選用查表法進行運算，儀表根據流量（差壓）輸入值、壓力補償值、溫度補償值的實時測量值，自動查對儀表內部的過熱蒸汽補償表格進行高精度的補償運算。
飽和蒸汽積算
測量飽和蒸汽，可選用溫度補償或壓力補償、查表法進行運算，儀表根據流量（差壓）輸入值、溫度補償測量值或壓力補償值測量值（飽和蒸汽測量中，補償信號只能選擇溫度補償或壓力補償其中的一種，如兩種同時選擇，則儀表僅以溫度補償為準進行運算），自動查對儀表內部的飽和蒸汽補償表格進行高精度的補償運算。

故障顯示校正措施
本定量流量積算儀采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當?shù)卮砩袒蛘吆臀覀兟?lián)系。下表是定量控制儀在日常應用中的幾個常見故障：

PV窗口顯示	錯誤分析	一般原因
n-5n	設定輸入類型無效	設定的代碼不在輸入類型表中
n-HH	負數開方	設定的量程不正確
-0H-	熱電勢大于分度表值	溫度補償熱電阻輸入回路斷路
-0L-	熱電勢小于分度表值	溫度補償熱電阻線補償回路斷路
-bH-	熱電勢大于分度表值	溫度補償熱電偶輸入回路斷路
-bL-	熱電勢小于分度表值	溫度補償熱電偶補償回路斷路
-HH-	正超顯示量程上限5%	設置輸入信號太大
-LL-	負超顯示量程下限5%	設置輸入信號太小
F-HH	瞬時值顯示超限	流量儀表內部參數設置不對

-0H-熱電阻輸入的歐姆值大于分度表值或斷阻、斷線；設置的小數位置不符合，d取值應0～1。
-L-熱電阻輸入的歐姆值小于分度表值或線補償回路斷線。
-b片-熱電偶輸入的熱電勢大于分度表值或斷偶、斷線；設置的小數位置不符合，d取值應0～1。
1000度以上測量，小數點d3設置應為0；1000度以下測量，小數點d3取值應0～1。
-bL-熱電偶輸入的熱電勢小于分度表值或冷端補償回路斷線。

輸入類型對應表

代碼	輸入類型	測量范圍	說明
A	4~20mA	-1999~9999d	本表所列為zui大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B	0~10mA	-1999~9999d
C	1~5V	-1999~9999d
D	0~5V	-1999~9999d
M	0~20mA	-1999~9999d
F	脈沖	0~5KHz
O	脈沖-集電極開路	0~5KHz
G	PT100	-200~650℃
E	E	0~900℃
K	K	0~1300℃
R	用戶特定	-1999~9999d
N	無補償輸入

注：用戶特定類型輸入，請?zhí)峁┹斎雮鞲衅餍吞枴㈩愋汀?/span>

型號舉例
例1：LK801-02-F本儀表為LK系列智能流量積算儀，顯示方式為LED顯示。帶變送DC4~20mA輸出，測量輸入信號為頻率信號；無補償；無報警；儀表外形為橫式儀表。
例2：LK802-01-AAG-HPS本儀表為LK系列智能流量積算控制儀，顯示方式為LED顯示。流量輸入信號為4~20mA；壓力補償輸入信號為4~20mA；溫度補償輸入信號為PT100；帶上限報警、DC24V饋電輸出，儀表外形為豎式儀表。
例3：LK803-81-ACK-L本儀表為LK系列智能流量積算控制儀，測量對象為過熱蒸汽，采用查表法進行高精度補償運算。帶RS-485通訊接口。流量輸入信號為4～20mA；壓力補償輸入信號為1~5V；溫度補償輸入信號為K型熱電偶；下限報警，儀有外形為橫式儀表。

流量積算儀實物圖展示

訂貨注意
.特殊型號規格要求的，請在流量積算儀訂貨時提供如下參數：
.儀表設計工況壓力 .儀表設計工作溫度
.儀表設計工況流量 .工況密度（ρ）
.標況密度（ρ20） .壓力補償?shù)纳稀⑾孪?br /> .溫度補償?shù)纳稀⑾孪? .流量（差壓）的上、下限
★如未提供以上參數，將按工廠標準設定值出廠，再用戶自行設定參數。
