詳細說明：
衷心感謝您選購本公司無紙記錄儀，燁立是專業生產無紙記錄儀廠商，而且彩屏無紙記錄儀價格優惠，無紙記錄儀價格多少錢請聯系客服報價，量大從優！YL4100系列藍屏記錄儀采用進口5.6 英寸高亮度圖形液晶顯示屏無筆、無紙記錄，日常維護工作量非常小，運行費用低。可用于熱處理、電爐、化工、水處理等行業。
產品特點：
■超高性價比：YL4100無紙記錄儀支持溫度、溫濕度、壓力、電壓、電流等多功能信號輸入。
■5.6英寸藍屏液晶TFTLCD：1~16通道可選（輸入+輸出）溫度溫濕度壓力電壓電流等。
■高低限報警：報警輸出1-12路饋電輸出1-16路變送輸出1-8路。
■多種數據表現形式，數顯棒圖：數據可保存10年不丟失。
產品參數：
|
|
|
|
|
|
|
1~16通道可選（輸入+輸出）
|
|
RS232或者RS485可選（MODBUS-RTU）
|
|
|
1~12路可選
|
|
|
|
|
1~16路可選
|
|
144*144*225mm
|
|
變送輸出
|
1~8路可選（4~20ma輸出） |
開孔尺寸 |
138*138mm |
|
功能簡介 |
屏幕：5.6英寸藍屏液晶TFTLCD，320*240分辨率
精度：實時顯示：士0.2%F.S.追憶精度：±0.2%F.S.（注：熱電偶應去掉冷端誤差）
處理器：采用高性能的ARM Cortex-M332位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
存儲模塊：采用大容量并行NANDFLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息 |

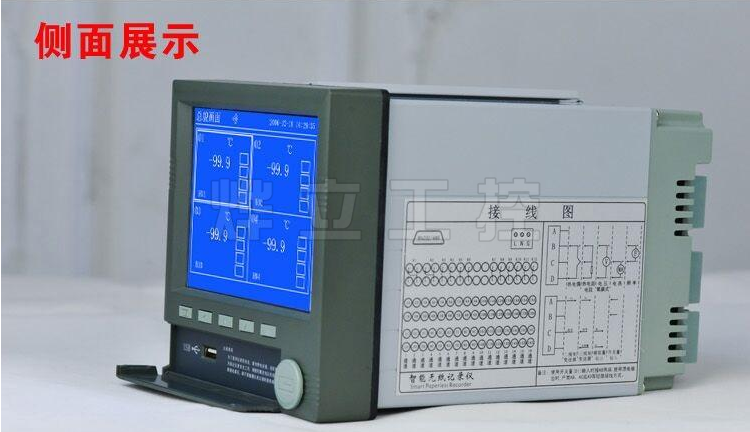

實物圖展示：
配件另售：
|
產品
|
規格
|
|
U盤
|
1G、2G、4G（可選）。
|
|
通訊線
|
RS232通訊連接線、RS485通訊連接線。
|
|
通訊轉換模塊
|
無源轉換器（RS232轉RS485）。
|
|
軟件
|
上位機管理軟件（訂購?fù)ㄓ嵓癠SB功能時免費提供）。
|
本無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好
◆無筆、無紙記錄，日常維護工作量非常小，運行費用低。
◆采用進口TFT5.6英寸320*240點陣圖形液晶顯示屏，高亮度LED背光永不黑屏，具有畫面清晰、性能穩定、色彩約麗、視角寬，使用壽命長等特點。
◆采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和12路報警。
◆采用256M大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據。
◆全隔離wan能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可。
◆顯示工程量數據的數值范圍更寬，可顯示4位數值：-999~9999。
◆可以組態顯示：工程位號、工程單位、流量累積。
◆剪貼板的復制和粘貼功能方便用戶的參數設置。
◆12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警。
◆16路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a(bǔ)償模型。
◆支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求。
◆配備標準USB接口，支持USB1.1、2.0優盤，歷史數據轉存快捷方便。
◆標準串行通訊接口：RS485和RS232C支持Modbus-RTU協議。
◆采用新型開關電源，能在交流電源85VAC~265VAC、45~65HZ范圍內正常工作。
◆提供變送器+24VDC隔離配電，簡化了系統，節約了費用。
◆儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理。
◆全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作。
無紙記錄儀接線：
（1）報警接線端為K1~K12
（2）熱點偶接線為BD端，其中B接正端，D接負端
（3）電壓接線為BD端，其中B接正端，D接負端
（4）電流接線為CD端，其中C接正端，D接負端
（5）熱電阻接線為BCD端，其中BC短路為一端，D接另一端
（6）需24V供電的二線制變送器接線為AC端，其中A端接24V電源，C接信號端
（7）需24V供電的三線制變送器接線為ACD端，其中A端接24V電源，C接信號端，D接負端
注：使用24VDC時，嚴禁AB、AC、AD短路等接線方式
