詳細說明：

衷心感謝您選購本公司插入式渦街流量計，燁立是專業渦街流量計生產廠家，而且渦街流量計價格優惠，渦街流量計多少錢請聯系客服，量大從優！渦街流量變送器主要用于測量飽和蒸汽、過熱蒸汽、各種氣體、水和低粘度的液體，可直接顯示被測介質的瞬時流量、累積流量、頻率等參數，容易與計算機、DCS等數字系統配套使用,渦街流量計是一種比較先進、理想的流量儀表。渦街流量計價格實惠，可廣泛應用于石化、冶金、紡織、機械、供熱、供水及煤氣等行業的各種液體、氣體、蒸汽單相流體的工藝計量和節能管理。

產品特點：
壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；
結構簡單，無可動部件，維護量小，儀表系數能長期穩定；
插入式渦街流量計通過球閥在管道口安裝，可不斷流裝卸，以便在臟污介質中運行時定期清洗和維修；
渦街流量計廠家采用zui先進的集成電路，信號處理精度高，高抗干擾性，可靠性高；
功能強大，采用撥碼開關使同一電路適用于不同口徑、不同介質的渦街流量計；
可根據用戶不同的要求現場調整輸出信號值（包括零點和滿度）；
采用無后備電源的斷電累計流量數據保護新技術,保存時間不受限制。

技術參數：
測量介質：氣體、液體、蒸氣
介質溫度：-40℃—350℃
介質壓力：1.6MPa、2.5MPa；4.0MPa以上要求，請選用YL-LUGB-5型高壓渦街流量變送器；
測量精度：滿管式: 1級插入式: 2.5級
輸出信號：4—20mA
zui大累計流量顯示：9位LCD顯示，999999999工程單位
數據保存時間：大于10年
環境溫度：-40—+55℃（非防爆場所）；-20—+45℃（防爆場所）
環境濕度：相對濕度5-85%

產品選型表:

型號	通徑
YL-LUGB	DN15-900
	代號	安裝方式
	A1	卡裝式
	A2	法蘭式
	A3	插入式
		代號	被測介質
		B1	液體
		B2	氣體
		B3	蒸汽
			代號	流量探頭材質
			C1	304
			C2	316
				代號	傳感器材質
				K1	304
				K2	316
				代號	精度等級
				E1	1.0級
				E2	1.5級
				代號	信號輸出
				F1	4－20Ma(兩線制)
				F2	4－20Ma(三線制)
				F3	RS485通訊
				F4	RS485 Modbus
				F5	HART
				F6	頻率輸出
				F7	現場顯示
				F8	4-20mA+頻率+RS485
				代號	溫壓補償
				N	無溫壓補償
				Y	有溫壓補償
				代號	溫度
				T1	常溫型
				T2	中溫型
				T3	高溫型
				代號	壓力等級
				P3	1.6MPa
				P4	2.5MPa
				P5	4.0MPa
				P6	6.3MPa
				代號	供電電源
				D1	3.6V電池供電
				D2	DC24V電源供電
				代號	防護等級
				U1	IP65無防爆
				U3	IP65有防爆

注：DN300以上口徑推薦使用插入式渦街流量計，可定制。

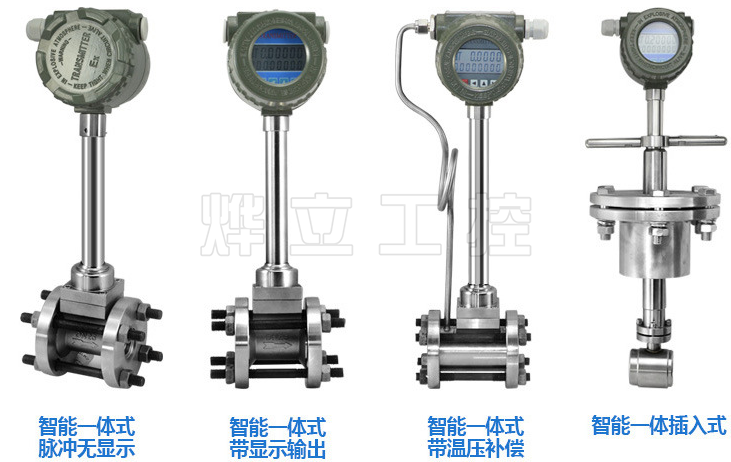

渦街流量計實物圖

變送器公稱通徑和工況流量范圍:

結構形式	通徑 (mm)	流量范圍（m³/h）
結構形式	通徑 (mm)	液體	氣體	蒸汽
滿管式	25	0.8-10	10-100	12-120
	40	1.6-30	25-250	30-300
	50	2.5-45	40-400	50-500
	65	4.2-76	68-680	85-850
	80	6.4-120	100-1000	120-1200
	100	10-180	160-1600	190-1900
	125	17-300	230-2300	280-2800
	150	22-400	380-3800	440-4400
	200	40-720	670-6700	790-7900
	250	70-1350	1060-10600	1200-12000
	300	90-1500	1536-15360	1780-17800
插入式	400	180-2700	2700-27000	3200-32000
	500	280-4200	4240-42400	4950-49500
	600	410-6100	6100-61000	7100-71000
	800	720-10800	10850-108500	12660-126600
	1000	1130-16900	17000-170000	20000-200000
	1200	1630-24400	24400-244000	28500-285000
	1500	2550-38000	38200-382000	44500-445000

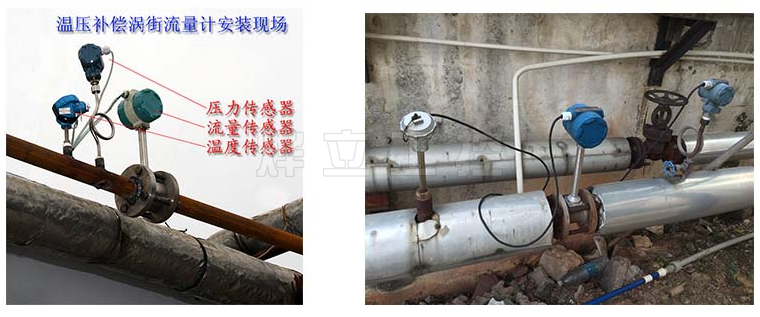

渦街流量變送器的安裝:
1、流量變送器應水平或垂直安裝（流體的流向自下而上）在與公稱通徑相應的管道上
⑴：渦街流量計上游和下游應配置一定長度的直管段，其長度應滿足下表要求。
⑵：若管道流量小，用戶可以縮管。
⑶：流量變送器不要安裝在有強烈振動的管道上，以免影響精度，如流量變送器在有振動的管段上安裝使用時，可采用下面措施來減小振動帶來的干擾；
①：在流量變送器上游2D處加裝管道固定支撐點并加防震墊。
②：在滿足直管段要求的情況下可加裝軟管過渡。
流量變送器安裝對直管段的要求:

上游管道形式	上游直管段長度	下游直管段長度
無彎頭、變徑的直管	≥10D	≥5D
有漸縮（漸擴）管	≥15D
一個90°彎頭	≥20D
同平面兩個90°彎頭	≥25D
不同面兩個90°彎頭	≥40D
有流量、壓力調節閥	≥50D

售后保障：
從本公司向用戶承諾，插入式渦街流量計供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。
從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有
缺陷的產品實行無條件免費維修或免費更換。
24小時售后服務電話：0571-86695413
售后服務承諾：
1、客戶的技術疑問，我們承諾在4個小時內處理完畢。
2、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
3、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
