名稱：WMB-HS擴散硅壓力(液位)變送器

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　燁立是專業(yè)生產擴散硅壓力傳感器廠家。擴散硅壓力變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將擴散硅壓力傳感器毫伏信號轉換成標準電壓、電流、或頻率信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。遠距離傳輸可以采用電流輸出方式。具有體積水、重量輕、全不銹鋼密封結構，可在腐蝕性環(huán)境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、HVAC等領域。

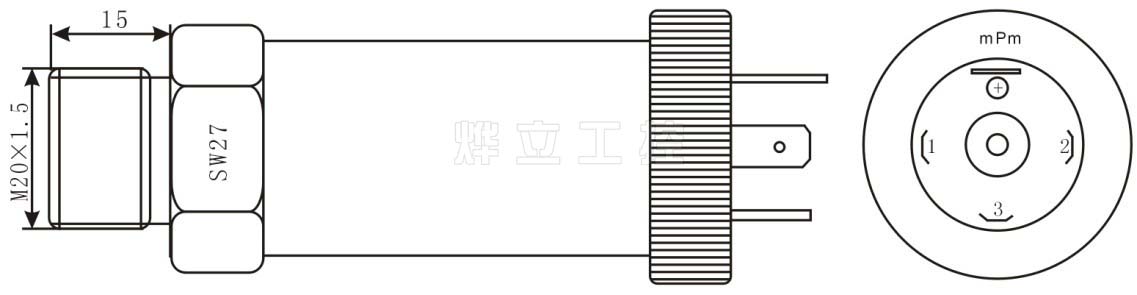

2、外形尺寸及安裝

圖1 為赫斯曼接頭外形

3、擴散硅壓力變送器技術指標
電源：24VDC（DC12V-36V之間）
輸出：4~20mA（或按需定制）
精度：0.25%F·S 0.5%F·S
防護等級：IP65或定制IP68
螺紋規(guī)格：各種螺紋
量程：各種量程、也可按需定制
耐溫：-20℃ - 80℃（可定制高溫型，詳情聯系客服索取）

4、電氣連接

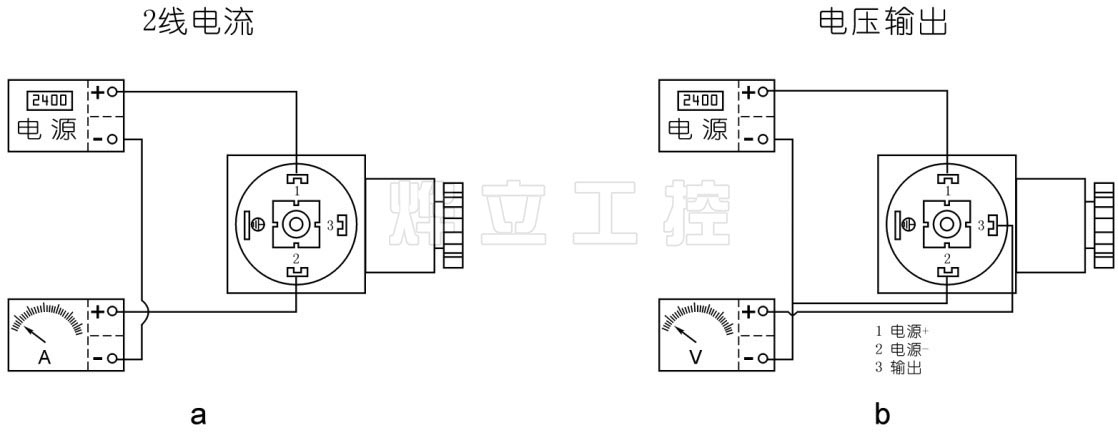

4.1赫斯曼結構電氣連接如下圖a、b：
WMB-HS壓力液位變送器電氣連接

4.2直接引線結構電氣連接：
電流：棕色線：24VDC+
藍色線：輸出
電壓：棕色線：24VDC+
黃色線：24VDC-
藍色線：輸出

5、安裝方式
（1）選擇易于操作、維護的地方進行安裝；
（2）應盡量遠離振動源安裝；
（3）應盡量遠離熱源的地方；
（4）zui好通過閥門與測量管道連接；
（5）安裝時用扳手夾緊在擴散硅壓力變送器六方處；
（6）操作時Hirschmann接頭與外殼連接處不能轉動。

WMB-HS擴散硅壓力(液位)變送器安裝示意圖

6、安全使用注意事項
（1）搬運與安裝變送器時應小心謹慎，避免元器件受沖擊而損壞，影響電路的性能。
（2）變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
（3）電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。
（4）在產品安裝使用中如遇到問題請與我公司聯系，在產品發(fā)生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
